DP-100微型电动隔膜泵

微型隔膜泵用途特点:

上海连工隔膜泵厂专业生产微型隔膜泵,应用于反渗透水质净化系统、过滤机、喷雾装置、工业设备、化工计量加液、卫生、环保、印刷行业。移动和安装方便具有自吸功能内装压力自动开关，控制泵的正常运转介质温度可高达60℃
噪音低、耐腐蚀、压力高

微型电动隔膜泵安装指南:
1.安装时,需拔出隔膜泵进出口的封盖.
2.装有随泵附带的进出口接头,DP-130 DP-125 DP-100 DP-60型隔膜泵进出口采用ZG3/8″外牙G29/64″弯管接头;DP-35隔膜泵进出口采用3/8″外牙软管接头.
3.泵应按水平安装;如需垂直安装时,泵头应朝下.
4.在泵的进出管道中安装一个过滤器,这是泵有效使用的保证.(DP-35型泵头内已装有过滤网,无需安装过滤器).
5.泵的底座分尼龙底座,铁底座橡胶脚柱.

隔膜泵性能参数:

型号

电压

(VDC)

大出流

(A)

大流量

(LPM)

转速

(r/min)

高压力

(MPa)

吸程

(m)

调压开关

(MPa)

功率

(W)

DP-35

12

7

2.5(9.5)

1200

35(0.24)

5

35(0.24)

40

24

4.8

3.2(12)

1300

35(0.24)

5

35(0.24)

40

DP-60

12

6.0

1.3(5.0)

1200

60(0.42)

5

60(0.42)

40

24

3.0

1.3(5.0)

1200

60(0.42)

5

60(0.42)

40

DP-60N

12

6.0

1.3(5.0)

1200

60(0.42)

5

60(0.42)

40

24

3.0

1.3(5.0)

1200

60(0.42)

5

60(0.42)

40

DP-60A

12

3.5

0.8(3.0)

375

60(0.42)

5

-

20

DP-100(A)

24

1.1

0.32(1.2)

375

100（0.68）

5

100（0.68）

10

DP-100

24

1.1

0.32(1.2)

375

100（0.68）

5

100（0.68）

10

DP-125

24

1

0.26(1.0)

375

125（0.86）

5

125（0.86）

10

DP-130(B)

12

2.2

0.45(1.7)

470

130（0.90）

5

125（0.86）

15

DP-130

24

1.2

0.45(1.7)

470

130(0.90)

5

/

15

12

2.2

0.45(1.7)

470

130(0.90)

5

/

15

注：1、如有用户需要24VAC隔膜泵，可在订单中说明；
　　 2、单位换算：GPM-加仑/分；L/min-升/分；psi-磅/平方英寸；1加仑（美国）=3.785升；1MPa=145psi
　　 3、连工公司备有各类型的变压器，若用户无系统变压设备，可增购适用变压器，以使隔膜泵正常运转。

4、DP-60N微型电动隔膜泵“N”代表丁晴耐油膜片

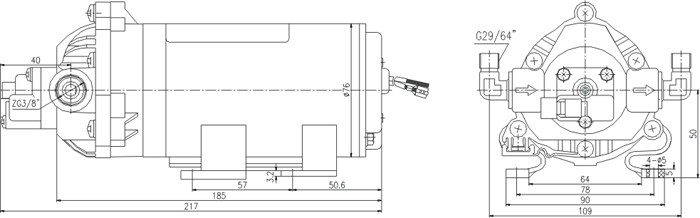

DP型微型隔膜泵尺寸图：

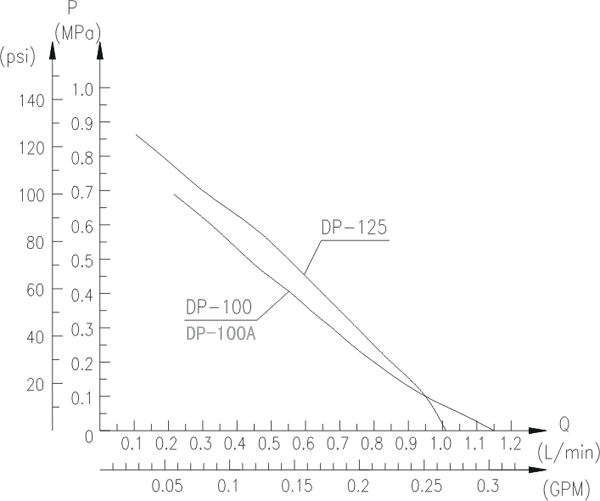

DP型微型隔膜泵性能曲线图：
