微型隔膜泵用途特点:

上海连工隔膜泵厂专业生产微型隔膜泵,应用于反渗透水质净化系统、过滤机、喷雾装置、工业设备、化工计量加液、卫生、环保、印刷行业。移动和安装方便 具有自吸功能 内装压力自动开关，控制泵的正常运转 介质温度可高达60℃
噪音低、耐腐蚀、压力高

微型电动隔膜泵安装指南:
1.安装时,需拔出隔膜泵进出口的封盖.
2.装有随泵附带的进出口接头,DP-130 DP-125 DP-100 DP-60型隔膜泵进出口采用ZG3/8″外牙G29/64″弯管接头;DP-35隔膜泵进出口采用3/8″外牙软管接头.
3.泵应按水平安装;如需垂直安装时,泵头应朝下.
4.在泵的进出管道中安装一个过滤器,这是泵有效使用的保证.(DP-35型泵头内已装有过滤网,无需安装过滤器).
5.泵的底座分尼龙底座,铁底座橡胶脚柱.



隔膜泵性能参数:

型号	电压 (VDC)	大出流 (A)	大流量 (LPM)	转速 (r/min)	高压力 (MPa)	吸程 (m)	调压开关 (MPa)	功率 (W)
DP-35	12	7	2.5(9.5)	1200	35(0.24)	5	35(0.24)	40
	24	4.8	3.2(12)	1300	35(0.24)	5	35(0.24)	40
DP-60	12	6.0	1.3(5.0)	1200	60(0.42)	5	60(0.42)	40
	24	3.0	1.3(5.0)	1200	60(0.42)	5	60(0.42)	40
DP-60N	12	6.0	1.3(5.0)	1200	60(0.42)	5	60(0.42)	40
	24	3.0	1.3(5.0)	1200	60(0.42)	5	60(0.42)	40
DP-60A	12	3.5	0.8(3.0)	375	60(0.42)	5	-	20
DP-100(A)	24	1.1	0.32(1.2)	375	100（0.68）	5	100（0.68）	10
DP-100	24	1.1	0.32(1.2)	375	100（0.68）	5	100（0.68）	10
DP-125	24	1	0.26(1.0)	375	125（0.86）	5	125（0.86）	10
DP-130(B)	12	2.2	0.45(1.7)	470	130（0.90）	5	125（0.86）	15
DP-130	24	1.2	0.45(1.7)	470	130(0.90)	5	/	15
	12	2.2	0.45(1.7)	470	130(0.90)	5	/	15

注：1、如有用户需要24VAC隔膜泵，可在订单中说明；
　　 2、单位换算：GPM-加仑/分；L/min-升/分；psi-磅/平方英寸；1加仑（美国）=3.785升；1MPa=145psi
　　 3、连工公司备有各类型的变压器，若用户无系统变压设备，可增购适用变压器，以使隔膜泵正常运转。

       4、DP-60N微型电动隔膜泵“N”代表丁晴耐油膜片

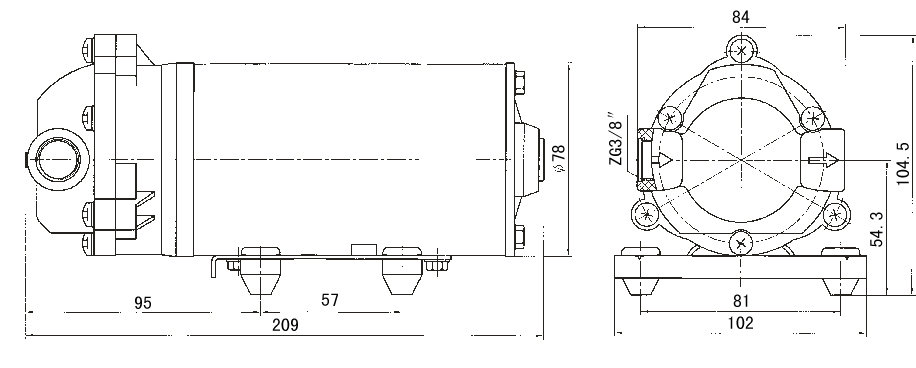

DP-130微型隔膜泵尺寸图：

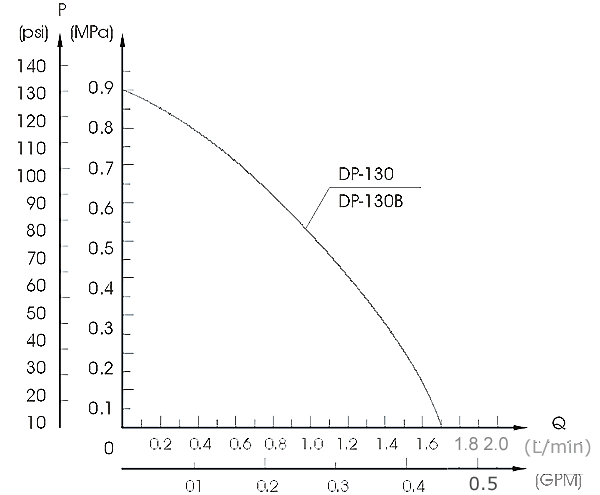

五、DP-130微型隔膜泵性能曲线图：
