LQRY型热油泵(导热油泵)吸取国内外各类先进热油循环泵的特点研制,在我国载热体加热系统中行到广泛的使用，具有结构合理、技术先进、效率高、在热态下能长期稳定运转无泄漏、无附加冷却系统安全可靠等特点，已经进入石油、化工、橡胶、塑料、制药、编织印染、筑路、食品等各个工业领域，主要用于输送不含固体颗粒的弱腐蚀性高温液体，使用温度≤370oC，是一种理想的热油循环泵。
LQRY型热油泵(导热油泵)产品特点
LQRY型热油泵(导热油泵)是本单位消化吸收国外油泵的基础上研制的第二代产品，基本结构形式为单级单吸悬臂式脚支撑结构，泵的进口为轴向吸入，出口为中心垂直向上，和电机同装于底座上。
LQRY系列热油泵的支撑采用了双端球轴承支撑的结构形式，前端采用润滑油润滑，后端采用润滑脂润滑，中间有一导油管，用以随时观察密封情况和回收导热油。
采用自热散热结构，改变了传统的水冷却结构，使结构简单，体积小，节约运行费用、性能好，使用可靠。
LQRY系列热油泵，(1)采用填料密封和机械密封相结合的形式，填料密封用耐高温的填料，具有良好的热态适应性，而机械密封则采用机械强度高，耐腐蚀性好的硬质合金材料，保证了高温情况下的密封性能。
(2)采用第三代聚四氟乙烯(简称PTFE)做唇形密封使密封性能产生了飞跃，比橡胶类密封可靠性提高25倍耐腐蚀性能极强。
LQRY型热油泵(导热油泵)结构简介
LQRY型热油泵(导热油泵)为单级悬臂式结构分为脚支撑和中心支撑，泵的进口为轴向吸入，出口为中心垂直向上。高温导热油泵和驱动电机通过弹性联轴器合装于同一底座上。整个机组无需加冷系统。
主要由壳体、转子、轴承、密封等部分组成，采用填料密封结构（详见图二），附加耐温油封，起辅助密封的作用。泵与电动机采用三爪型弹性联轴器联接。
该高温热油泵从设计上改变了传统的热油泵结构，采用自然散热的冷却方式，减少了泵的体积，使结构简单，节约运行费用，安全可靠。

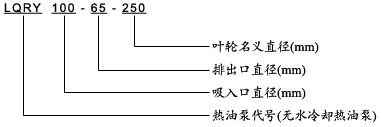

LQRY型热油泵(导热油泵)型号意义
LQRY型热油泵(导热油泵)主要用途
化学工业 聚合、缩合、蒸馏、蒸发、熔融
油脂工业 油脂分解、脱臭、脂肪酸蒸馏、加氢反应、脂化
石化工业 合成、蒸馏、精馏、储罐加热、重油加热、保温
橡胶、塑料工业 热压、压延、挤压、硫化成型、人造皮革加工
印染、纺织工业 热定型、干燥、焙烘
纤维工业 聚合反应、熔融纺纱、纤维加工、热固、涂装
木材工业 人造纤维板、刨花板、层压板成型、木材干燥
食品、制药工业 食品烘烤
印刷、造纸工业 波纹加工、油墨生产、纸张加工
建筑工业 防水材料和油耗生产
空调工业 暖气热源
其他用途 ≤370℃的焙烘、蒸化、定型、熔融、干燥、脱水
|
