S、SH型双吸离心泵

S、SH型双吸离心泵
在线提交订单

一、S、Sh单级双吸离心泵产品概述:
S、Sh单级双吸离心泵是新型节能卧式中开泵,供输送清水或物理化学性质类似于水的其他液体,根据用户需求,通过改变泵结构及材质可用于输送多泥砂水或各类腐蚀性液体,该系列泵适用于工厂、矿山、城市给排水、电站、家田排灌及各种水利工程。
二、S、Sh单级双吸离心泵 用途:
适用于工厂、矿山、城市给排水、电站、农田灌溉和各种水利工程。

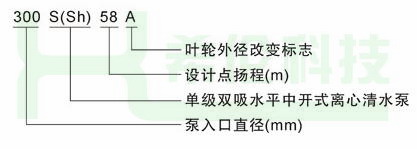

三、S、Sh单级双吸离心泵型号意义:


四、S、Sh单级双吸离心泵结构说明:
本型泵的吸入口与吐出口均在水泵轴心线的下方,与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去,水泵为顺时针方向旋转(根据用户需要亦可改为逆时方向旋转)。
泵主要零件有:泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
泵体与泵盖构成叶轮的工作室。在进出水法兰上,帛有安装真空表和压力表的管螺孔。进出水法兰的下部,制有放水的管螺孔。
经过静平衡校验的叶轮,用轴套和两边的轴套螺母固定在轴上,其轴向位置可通过轴套螺母进行调整。
泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端,用黄油润滑。
双吸密封环用以减少水泵压力室的水漏回吸水室。
泵通过弹性联轴器由电动机直接传动,必要时亦可用内燃机传动。
轴封为软填料密封(根据用户需要可采用机械密封结构)。

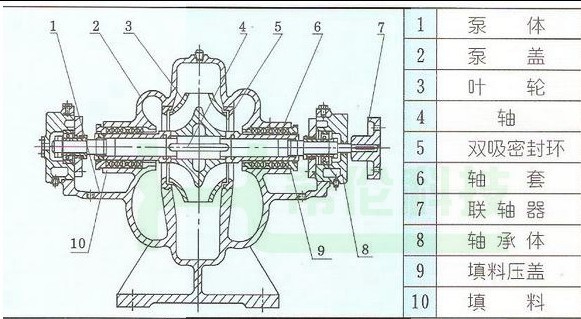

五、S、Sh单级双吸离心泵结构图
