| 自吸磁力泵产品详情 | ||
|
一、自吸磁力泵产品概述：
ZCQ型磁力传动离心泵（简称自吸磁力泵）是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理，工艺先进，具有全密封，无泄漏，耐腐蚀的特点，其性能达到国外同类产品的先进水平．磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便．可广泛应用于化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业等单位抽送酸，碱液，油类，稀有贵重液，镀液，挥发性液体，以及循环水设备配套．特别是易燃，易爆，挥发性液体的抽送，选用此泵则更为理想． 二、自吸磁力泵工作原理：
本泵采用外混式轴向水泵结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸作用。
三、自吸磁力泵主要性能参数：
流量：3-50m3/h
扬程：12-50m
电机功率：0.37-15kW
使用温度：≤80℃(根据用户需求可定制达到≤200℃)
材质:1Cr18Ni9Ti (可定制304.316.316L材质)

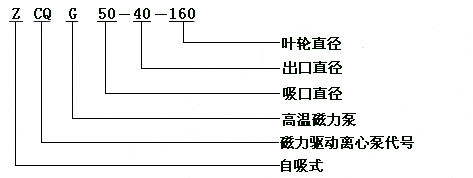

四、自吸磁力泵型号意义：
 |
| 型号 | 口径 mm |
流量Q 升/分 |
扬程 m |
电机 功率 kw |
转速 r/min |
电压 v |
自吸性能 (min/sm) |
|
| 进口 | 出口 | |||||||
| ZCQ20-12-110 | 20 | 15 | 50 | 12 | 0.37 | 2900 | 380 | 4 |
| ZCQ25-20-115 | 25 | 20 | 110 | 15 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-115 | 32 | 25 | 110 | 15 | 1.1 | 2900 | 380 | 4 |
| ZCQ32-25-145 | 32 | 32 | 110 | 25 | 1.1 | 2900 | 380 | 4 |
| ZCQ40-32-132 | 40 | 32 | 180 | 20 | 2.2 | 2900 | 380 | 4 |
| ZCQ40-32-160 | 40 | 32 | 200 | 32 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-145 | 50 | 40 | 240 | 25 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-160 | 50 | 40 | 220 | 32 | 4 | 2900 | 380 | 4 |
| ZCQ50-40-200 | 50 | 40 | 200 | 50 | 7.5 | 2900 | 380 | 4 |
| ZCQ65-50-145 | 65 | 50 | 280 | 25 | 5.5 | 2900 | 380 | 4 |
| ZCQ65-50-160 | 65 | 50 | 450 | 32 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-125 | 80 | 80 | 800 | 20 | 7.5 | 2900 | 380 | 4 |
| ZCQ80-65-160 | 80 | 80 | 850 | 32 | 11 | 2900 | 380 | 4 |
| ZCQ80-65-200 | 80 | 80 | 850 | 50 | 15 | 2900 | 380 | 4 |
| ZCQ100-80-160 | 100 | 100 | 1660 | 32 | 22 | 2900 | 380 | 4 |
