2X型卧式皮带式真空泵

2X型卧式皮带式真空泵
在线提交订单

2X型双级旋片式真空泵产品详细资料


一、【2X型双级旋片式真空泵】产品简介:

  2X型双级旋片式真空泵卧式新型先进引进产品,属,已通过省级鉴定,目前已申报国家鉴定本泵系双级偏心式旋片结构。它有偏心装置,泵孔内的转子及转子槽内旋片,转子带动旋片旋转时,旋片紧粘腔壁把进排气口分割开来,并使进气积腔容积周期性地扩大而吸气,排气腔容积则周期性缩小气体,推开排气,从而获得真空。本泵同国内同类产品相比,耗电少,真空度高,噪音低,外观美观,重量轻等优点.2X系列的各种真空泵的外形和结构是基本相同的,泵由电机经三角皮带传动到转子。电动机和泵用螺钉卡板固定在底盘上。
  泵由泵体、高转子、低转子、前端板、后端板、高转片、低转片、排气阀、排气罩、视镜等零部件组成。
  在泵体内压入一个中隔板、将泵壳分成高低真空室,各室都有排气门,高真空室排气与低真空室进气相通。高转子前端伸出前轴;后端伸出后轴。前轴通过前端板的轴承支持、经过油密封室而伸出前端板外:后轴由中隔板上的轴承支持。而伸入低真空室内,低真空室转子则装在后轴上、故高低转子均由前轴带动。高低转子都有对开的槽子,呈“T”形的旋片由弹簧开而装于槽内。泵的进气口处有过滤网,而排气口处有挡油网,视镜左边有掺气阀,下边有放油塞。

二、【2X型双级旋片式真空泵】型号意义:

三、【2X型双级旋片式真空泵】产品用途及使用范围:

  1、2X型旋片式真空泵是用以抽除特定密封容器内的气体,使该容器获得一定真空的基本设备,由于现代科学技术的高度发展,真空泵的应用遍及各个科学领域和各种企业事业单位,可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。
  2、由于旋片式真空泵是用黑色金属制造,而且比较精密,整个泵的工作都是联系在一起的,所以旋片式真空泵不适用于抽除含氧过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体,也不可做为压缩机和输送泵使用。如有气镇装置的泵,可抽除一定地的可凝汽体。
  3、旋片式真空泵可以用来直接获得真空度在10~3托以下的真空作业,以及配合其它真空作业之用。
  4、旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。

四、【2X型双级旋片式真空泵】结构及原理:

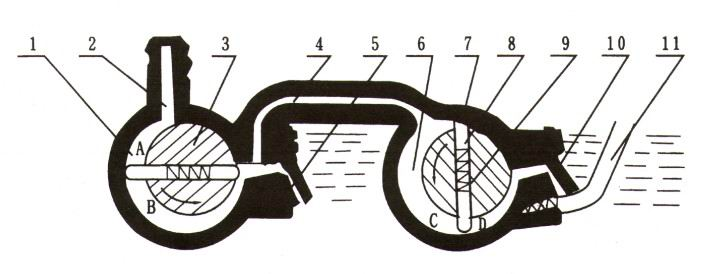

  5、图1是旋片式真空泵泵原理图,转子3及7与高真空室外1及低真空室6相切,转子3及7沿箭头方向旋转,带动转子槽内滑动的转片旋转,由于弹簧9及离心力的作用, 转片外端紧贴高低真空室的内表面滑动,把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀门5和从过气管4到排气阀门10之间分隔开来,形成二或三个容积,并且周期性的大小变化,当在图示旋片式真空泵位置继续旋转时A及C容积逐渐增大,被抽容积气体没进气嘴进入泵内,同时B及D容积逐渐减少,压力升高,随后冲开排气阀门5及10,将气体排出真空室外,气体经过油面而排于大气之中,因为油是淹住排气门的,故能防止气体返回真空室。当抽气压强较高时,高低真空室的阀门都排气,相当于单级泵,当真空度较高时,全部气体进入真空室,再由排气阀门10排出,此时二级串联即进入双级泵工作。

  如被抽除的气体中含有较高的蒸汽气体时,在气体受到压缩而其蒸汽的分压强超过此蒸汽在泵内温度下的饱和压强时,此时蒸气被压缩成为液体,旋片式真空泵无法排出,而混在真空油内,使泵的性能大大降低。如果掺入适量的空气,使蒸汽在受到压缩时,其分压强也低于泵温的饱和压强,则蒸汽在变成液体前就能被排出泵外去,故本系列2X-4以上的泵都装有能放入一定量气体的掺气阀11见图1

图1

1

高真空室外

2

进气嘴

3

转子

4

过气管

5

排气阀门

6

低真空室

7

转子

8

刮片

9

弹簧

10

排气阀门

  6、2X系列的各种真空泵的外形和结构是基本相同的,泵由电机经三角皮带传动到转子。电动机和泵用螺钉卡板固定在底盘上。
2X旋片式真空泵由泵体、高转子、低转子、前端板、后端板、高转片、低转片、排气阀、排气罩、视镜等零部件组成。见图2、图3。

  在2X旋片式真空泵体内压入一个中隔板、将真空泵壳分成高低真空室,各室都有排气门,高真空室排气与低真空气相通。高转子前端伸出前轴;后端伸出后轴。前轴通过前端板的轴承支持、经过油密封室而伸出前端板外:后轴由中隔板上的轴承支持。而伸入低真空室内,低真空室转子则装在后轴上、故高低转子均由前轴带动。高低转子都有对开的槽子,呈“T”形的旋片由弹簧支撑开而装于槽内。2X旋片式真空泵的进气口处有过滤网,而排气口处有挡油网,视镜左边有掺气阀,下边有放油塞。

图2

气体路径

3

过滤网

8

弹子

13

排气罩

18

后端板

23

水盖板

—→高真空路径

4

皮带轮

9

前轴

14

排气罩垫

19

低转子

24

排气阀片

—→高真空路径

5

前端板

10

油密封室

15

挡油网

20

冷却水接头

25

视窗

1

进气嘴

6

高转片

11

弹簧
