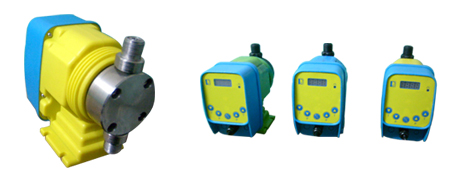

LGZ系列数字显示电磁隔膜计量泵

电磁隔膜计量泵产品详情

LGZ系列电磁隔膜计量泵是有微处理器控制,频率及其冲程可调,工作时间可根据需要设定的,电磁驱动的隔膜式计量泵。可用于多种液体的计量输送。

电磁隔膜计量泵工作原理

LGZ系列电磁隔膜计量泵

电磁推杆带动隔膜在泵头内往复运动,引起泵头膛腔体积和压力的变化，压力的变化引起吸液阀门和排液阀门的开启和关闭，实现液体的定量吸入和排出。

　　LGZ系列计量泵的额定排量在1-15L/H范围内，对应的大工作压力为10-3BAR。泵的出口流量可根据频率按钮或冲程长度调节螺钉来调节。LED发光二极管指示运行状态

概述

LGZ系列电磁隔膜计量泵:

　　手动控制:手动调节冲程长度和工作频率，设定工作时间，数码管显示工作频率和设定的定时时间(0.5~100小时)，设定为0.00时不定时。

电磁隔膜计量泵操作和设定

按R/S键起停计量泵。

按

键调节计量泵的工作频率及设定时时

发光管的闪烁频率与计量泵的工作频率一致。

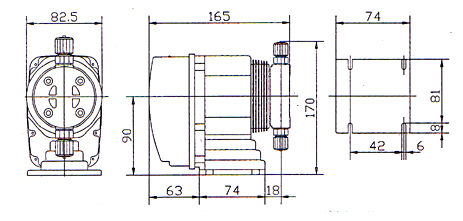

电磁隔膜计量泵安装尺寸

电磁隔膜计量泵安全注意事项

1、LGZ计量泵不得使用非原厂配件维修，否则,由此导致的人员伤害和机器损坏的后果由用户自负。

2、如果计量泵的介质是危险的或未知的液体,操作者操作或维修计量泵时,要带安全防护用具。

3、计量泵在出厂时要进行测试，泵头内可能有水残留，如果计量泵的介质不能与水接触,在安装前必须把水除去。

4、维修计量泵时,要给排液管卸压,并用水清洗泵内腔.

5、维修前要断开计量泵电源,电气由合格的电工操作。

6、只有经过培训的合格人员才可以维修计量泵。

电磁隔膜计量泵安装

1、泵的安装

1) 在药桶或支架上用螺栓和垫片固定计量泵。

2) 安装时计量泵的进出口要保持垂直。

3) 入口管线的垂直距离不要太长，要在计量泵的吸程范围内;入口管线的低阀要和药桶有一定的距离。

4) 连接排液管线和注射阀,被加药点的压力比药液的静压小时要加背压阀或防虹吸阀。

2、软管连接

1) 在软管上套上管接螺母和卡块。

2) 把管嘴插入软管,如有必要可稍微扩大软管断口。

3) 把管接螺母拧到接头上。

3、电源连接

1) 将电源插头插到电源插座上。

2) 电源电压要保证和计量泵标牌上的电压一致。

4、启动

1) 根据需要设定定时时间和冲程频率启动计量泵。

2) 松开计量泵出口的管接螺母。

3) 计量泵排出液体后拧紧管接螺母。
