GDL型立式多级管道泵
·运转平衡
·噪音低
·占地面积小
·检修方便
·结构多样
·外型美观
·简化电控设备
·采用佳水力模型
产品介绍
GDL型立式多级管道泵是我厂根据ISG型管道离心泵及DL型立式多级离心泵的优点而设计的结晶，在结构上采用了立式，分段式，泵的吸入与吐出口设计在下方成一字型，并采用水力平衡的方法解决，残余轴向力由一个球轴承承受，因而运转平衡，噪音低，占地面积小，检修方便，以减少单泵机组配带功率，简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防，生活供水及锅炉机组循环、冷却水循环输送等。

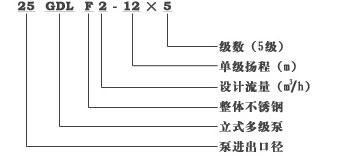

型号意义
|
型号\性能参数
|
流量
（m3/h） |
扬程
（m） |
功率
（KW） |
进出口径
（mm） |
|
25GDL2-12×3
|
2
|
36
|
1.1
|
25
|
|
25GDL2-12×4
|
2
|
48
|
1.1
|
25
|
|
25GDL2-12×5
|
2
|
60
|
1.5
|
25
|
|
25GDL2-12×6
|
2
|
72
|
1.5
|
25
|
|
25GDL2-12×7
|
2
|
84
|
2.2
|
25
|
|
25GDL2-12×8
|
2
|
96
|
2.2
|
25
|
|
25GDL2-12×9
|
2
|
108
|
2.2
|
25
|
|
25GDL2-12×10
|
2
|
120
|
3
|
25
|
|
25GDL2-12×11
|
2
|
132
|
3
|
25
|
|
25GDL2-12×12
|
2
|
144
|
3
|
25
|
|
40GDL6-12×3
|
6
|
36
|
1.5
|
40
|
|
40GDL6-12×4
|
6
|
48
|
2.2
|
40
|
|
40GDL6-12×5
|
6
|
60
|
2.2
|
40
|
|
40GDL6-12×6
|
6
|
72
|
3
|
40
|
|
40GDL6-12×7
|
6
|
84
|
3
|
40
|
|
40GDL6-12×8
|
6
|
96
|
4
|
40
|
|
40GDL6-12×9
|
6
|
108
|
4
|
40
|
|
40GDL6-12×10
|
6
|
120
|
4
|
40
|
|
40GDL6-12×11
|
6
|
132
|
5.5
|
40
|
|
40GDL6-12×12
|
6
|
144
|
5.5
|
40
|
|
50GDL12-15×2
|
12
|
30
|
2.2
|
50
|
|
50GDL12-15×3
|
12
|
45
|
3
|
50
|
|
50GDL12-15×4
|
12
|
60
|
5
|
50
|
|
50GDL12-15×5
|
12
|
75
|
5.4
|
50
|
|
50GDL12-15×6
|
12
|
90
|
5.5
|
50
|
|
50GDL12-15×7
|
12
|
105
|
7.5
|
50
|
|
50GDL12-15×8
|
12
|
120
|
7.5
|
50
|
|
50GDL12-15×9
|
12
|
135
|
11
|
50
|
|
50GDL12-15×10
|
12
|
150
|
11
|
50
|
|
65GDL24-12×2
|
24
|
24
|
3
|
65
|
|
65GDL24-12×3
|
24
|
36
|
4
|
65
|
|
65GDL24-12×4
|
24
|
48
|
5.5
|
65
|
|
65GDL24-12×5
|
24
|
60
|
7.5
|
65
|
|
65GDL24-12×6
|
24
|
72
|
7.5
|
65
|
|
65GDL24-12×7
|
24
|
84
|
11
|
65
|
|
65GDL24-12×8
|
24
|
96
|
11
|
65
|
|
65GDL24-12×9
|
24
|
108
|
15
|
65
|
|
65GDL24-12×10
|
24
|
120
|
15
|
65
|
|
80GDL54-14×2
|
54
|
28
|
7.5
|
80
|
|
80GDL54-14×3
|
54
|
40
|
11
|
80
|
|
80GDL54-14×4
|
54
|
56
|
15
|
80
|
|
80GDL54-14×5
|
54
|
70
|
18.5
|
80
|
|
80GDL54-14×6
|
54
|
84
|
18.5
|
80
|
|
80GDL54-14×7
|
54
|
98
|
22
|
80
|
|
100GDL72-16×2
|
72
|
32
|
11
|
100
|
|
100GDL72-16×3
|
72
|
48
|
15
|
100
|
|
100GDL72-16×4
|
72
|
64
|
18.5
|
100
|
|
100GDL72-16×5
|
72
|
80
|
22
|
100
|
|
100GDL72-16×6
|
72
|
96
|
30
|
100
|
|
100GDL72-16×7
|
72
|
112
|
30
|
100
|
